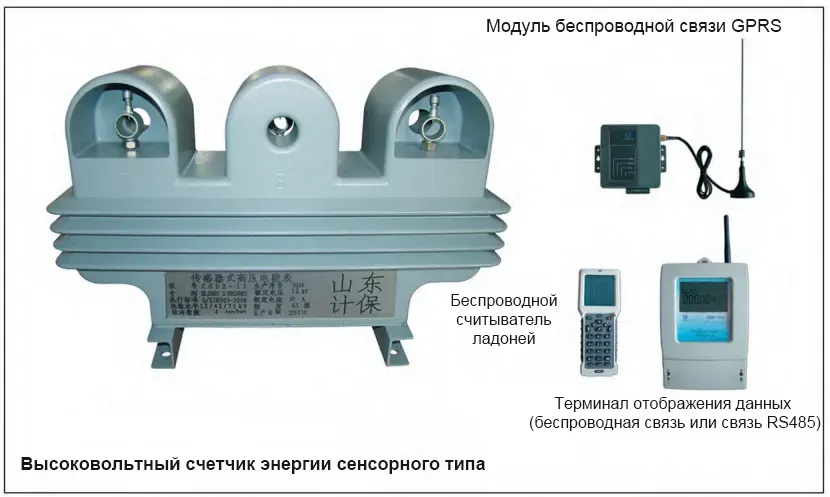

Высоковольтный счетчик энергии сенсорного типа
Сенсорный высоковольтный измеритель энергии фактически является прямым измерением высоковольтной энергии, использование различных слабых выходных токов, напряжения, нетрадиционных высоковольтных датчиков, вместо традиционных электромагнитных трансформаторов тока, напряжения, в качестве высоковольтного тока, напряжения преобразования оборудования
Описание
Принцип работы
Сенсорный высоковольтный измеритель энергии фактически является прямым измерением высоковольтной энергии, использование различных слабых выходных токов, напряжения, нетрадиционных высоковольтных датчиков, вместо традиционных электромагнитных трансформаторов тока, напряжения, в качестве высоковольтного тока, напряжения преобразования оборудования, непосредственно в соответствие сигнала, необходимого чип измерения, преобразования оборудования и мощности измерительного модуля для проектирования единой, интегрированной для достижения высоковольтного измерения энергии. Принципиальная схема показана на рисунке ниже. Принципиальная схема показана ниже:

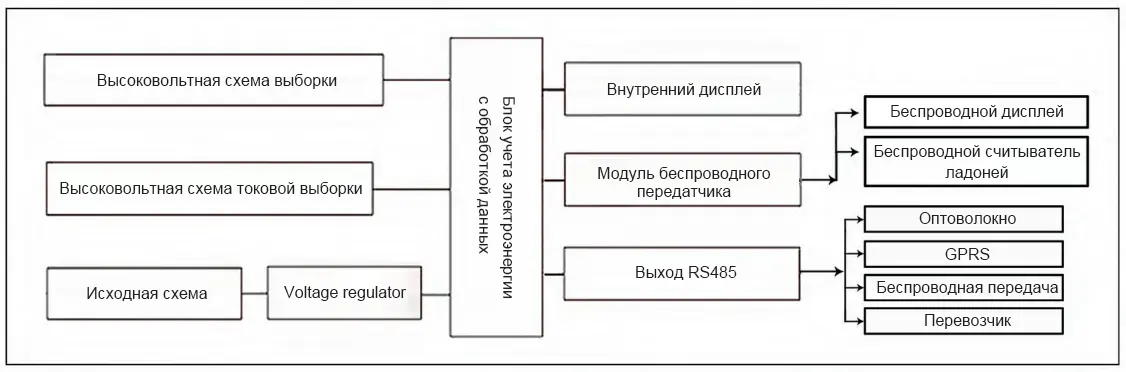

Принципиальная блок-схема работы высоковольтного счетчика энергии сенсорного типа
Номер модели и способ нумерации

Использование продукта
Сенсорный высоковольтный измеритель мощности как высоковольтный терминал данных мощности, используемый для реализации высоковольтного учета электроэнергии, измерения, контроля, обеспечения электрической энергии, напряжения, тока, мощности, коэффициента мощности и других связанных с мощностью, может полностью заменить традиционное измерительное устройство трансформатора + счетчик для достижения своей первоначальной функции, является интеллектуальной сетью строительства AMI передовой системы измерения приоритетных продуктов.
Структурные характеристики и внешние измерения
Блок измерения мощности и датчик для электромеханической интеграции единой конструкции, изменяя традиционные измерения звена, стандартный сигнал тока датчика, стандартный сигнал напряжения, в соответствии с входными требованиями модуля измерения, непосредственно обрабатывается в непосредственно подключенный сигнал, уменьшая стандартное напряжение, стандартный сигнал тока многократного преобразования, уменьшая выходную мощность, устранение стандартного сигнала тока интерфейса измерителя мощности марганцево-медный шунтирующий резистор. Выходной порт датчика в достаточной степени соответствует входному порту модуля учета электроэнергии, т.е. он может осуществлять учет на стороне высокого напряжения и передавать данные обратно на блок индикации через проводной RS485, инфракрасный порт, беспроводную связь, GPRS, оптоволокно и т.д., и он также может использовать датчик для передачи сигналов тока и напряжения высоковольтной стороны обратно на низковольтную сторону со слабыми сигналами миллиампер и милливольт, и высоковольтные измеренные провода принимают следующие методы для того, чтобы улучшить производительность предотвращения кражи электроэнергии Для того, чтобы улучшить производительность борьбы с кражей электроэнергии, высоковольтный провод, подлежащий измерению, используется для проникновения в бесконтактный тип или проникновения в одноточечное соединение, что устраняет многие недостатки традиционного метода учета и демонстрирует такие характеристики, как простота установки и использования, безопасность и надежность, отсутствие необходимости в обслуживании, защита от кражи электроэнергии, экономия материала и экономия энергии.


Преимущества по сравнению с традиционными приборами учета
Помимо полной замены функций традиционного прибора учета "трансформатор + счетчик", высоковольтный счетчик энергии сенсорного типа обладает следующими очевидными преимуществами.
Безопасность и надежность, снижающие вероятность сбоев в работе сети.
● Высоковольтный входной конец показывает несколько десятков мегабит резистивного сопротивления, а не индуктивного, ферромагнитного резонанса, высоких гармоник, перенапряжения работы, молнии перенапряжения и других факторов значительно снижается;.
● Фаза к фазе может выдержать 28 кВ частота выдерживает напряжение, значительно улучшая коэффициент напряжения, повысить уровень изоляции, уменьшить сетку пользователь нетерминированных из-за трансформатора холостого хода емкость подъема явление, в результате чего повышение напряжения и влияют на PT явление;
● Отменена первичная сторона нескольких узлов тока, нет горячих точек.
● Устранение точки соединения между трансформатором и счетчиком энергии 5A\100V, а также цепи тока счетчика энергии внутри трансформатора или марганцево-медного шунтирующего резистора, нет явления "сжигания счетчика", упрощение цепи напряжения внутри счетчика энергии.
● Датчик вторичной цепи обрыва, короткого замыкания и низкого напряжения стороны различных неисправностей не будет появляться, чтобы расширить сетку аварии явление.
Короче говоря, вышеуказанные меры могут значительно снизить частоту отказов приборов учета электроэнергии в электросети, улучшить безопасную работу коэффициента сети, повысить качество энергоснабжения, снизить затраты на эксплуатацию и техническое обслуживание.
Точка за точкой, чтобы устранить хищение электроэнергии, нет необходимости добавлять другие меры по борьбе с хищением электроэнергии
● Одним из основных факторов в конструкции датчика типа высоковольтного счетчика электроэнергии является предотвращение кражи электроэнергии, используя все оригинальные измерения, связанные с полностью закрыты, первичный проводник через тип бесконтактного или через тип одноконтактного на свинце уплотнения, сухой необслуживаемой структуры, количество энергии читать непосредственно и подсчитывается непосредственно в высоковольтной стороне формирования количества энергии, через RS485 выходной интерфейс, оптоволокно, беспроводной, GPRS обратно на низковольтную сторону, может быть прямой заменой для традиционных Он может непосредственно заменить традиционный прибор учета. Нет неправильного соотношения, неправильного расчета и других явлений, но также эффективно предотвращает возникновение кражи электроэнергии явление сильного магнитного поля помех, не нужно добавлять другие меры по борьбе с кражей электроэнергии.
Бесконтактная подача | Сквозной одноконтактный тип |
![]() | ![]() |
Нет необходимости отрезать линию, уменьшить горячую точку, снизить частоту несчастных случаев, подходит для проводки большого и малого тока. | Легко подключается, подходит для проводки с малым током. |

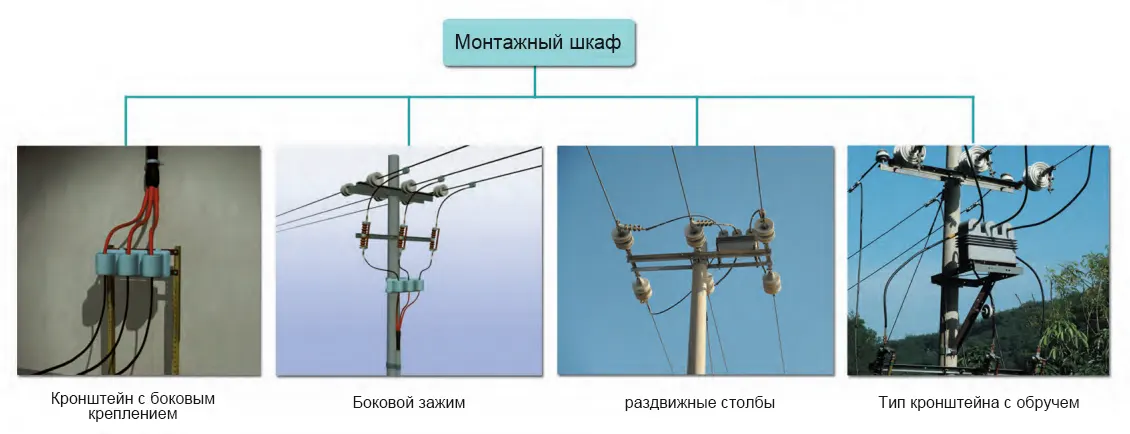

Энергосбережение и экономия материалов очевидны, просты в установке и использовании
● Общее годовое энергопотребление каждой точки учета составляет менее 8 Вт, что эквивалентно энергопотреблению обычного счетчика, и экономит потребление энергии нескольких трансформаторов и вторичного сопротивления. Экономия около 1730 кВтч электроэнергии, ежегодная стоимость собственного потребления энергии, чтобы сохранить более 1000 юаней
● Передовые электронные технологии заменяют ресурсные материалы, значительно уменьшая количество кремниевой стали, меди, стали, трансформаторного масла или эпоксидной смолы, экономя много ресурсных материалов.
● Сенсорный тип высоковольтного счетчика энергии принимает полностью закрытый, проникающий бесконтактный или проникающий одиночный контакт на уплотнении, сухая необслуживаемая структура, небольшой размер, легкий вес, узел меньше мощности прямого чтения, простой в установке и использовании, выходной интерфейс RS485, может напрямую заменить традиционное измерительное устройство. Нет неправильного соотношения, просчета и других явлений. С двумя методами проводки и различными методами установки, установка более удобна.

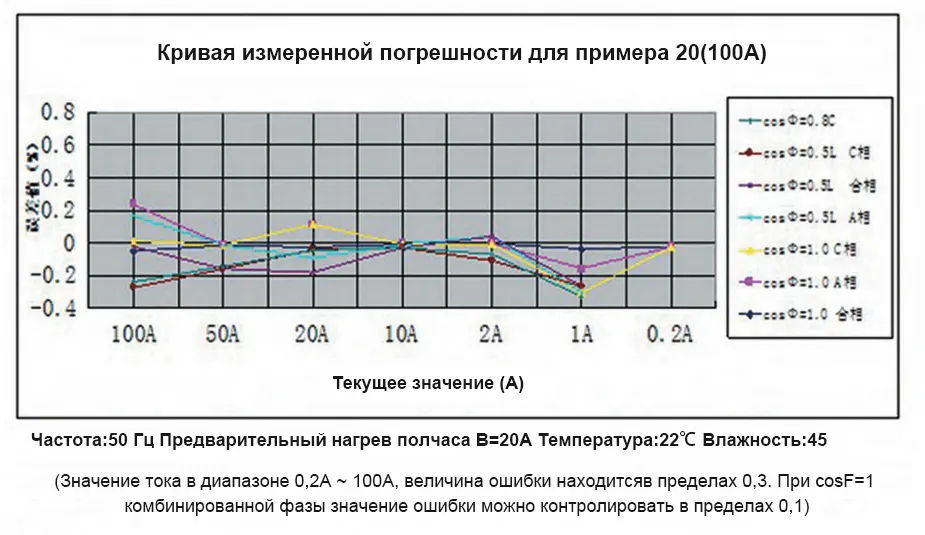

Точное измерение и однозначное определение погрешности
Благодаря высоковольтному току, оборудованию преобразования напряжения и модулю измерения мощности единый дизайн, интерфейс между друг другом разумное соответствие, уменьшить ошибку, общее измерение, ошибка датчика может быть скорректирована с помощью программного обеспечения ошибки чипа измерения для повышения точности измерения, от тока запуска до пяти букв номинального диапазона тока кривая ошибки почти прямая линия, чтобы уменьшить явление низкой нагрузки, перегрузки утечки мощности счетного явления, общая точность делится на 0. 2 уровень, 0.2s уровень, 0.5 уровень, 0.5s уровень, 1 уровень, 1s уровень, 1.5 уровень, 1.5s уровень, 2 уровень, что намного выше, чем традиционный уровень:Измерение погрешности принимает общую калибровку, которая включает в себя ошибку, вызванную трансформатором, счетчиком и импедансом проводника, и нет ошибки неопределенности, вызванной последующей установкой.

Классификация продуктов
Базовый CGDS-12J
Используется для конечных пользователей стационарных трансформаторов для регистрации и отображения электрической энергии, тока, напряжения, активной мощности, реактивной мощности и коэффициента мощности для общего учета.
Предоплаченный CGDS-12Y имеет следующие функции в дополнение к базовой модели:
Электрическая карта IC автоматически считывает данные о потреблении электроэнергии со счетчика. Упрощает процесс считывания показаний счетчика и защищает интересы как потребителей, так и поставщиков электроэнергии.
● В случае отключения электроэнергии данные в счетчике автоматически защищаются и надежно сохраняются.
● Функция сигнализации: Когда оставшаяся мощность счетчика равна или меньше мощности сигнала тревоги, он будет предварительно поставлен на сигнализацию. Когда оставшаяся мощность счетчика равна нулю, подача электроэнергии прекращается.
● Счетчик имеет функцию записи отрицательного количества электроэнергии.
Комбинированный тариф типа CGDS-12F имеет следующие функции в дополнение к базовому типу:
● Несколько годовых часовых поясов и номеров ежедневных временных таблиц.
● Для каждой ежедневной временной таблицы можно установить максимум 12 временных интервалов.
● Для каждого дня можно установить 4 различных тарифа.
● Дата государственного праздника и номер таблицы дневного времени.
Многофункциональная модель CGDS-12D имеет следующие функции в дополнение к базовой модели:
● Активный максимальный спрос и время его наступления.
● Несколько годовых часовых поясов и номера таблиц суточных периодов.
● Для каждой ежедневной временной таблицы можно установить максимум 12 временных периодов.
● Для каждого дня можно установить 4 различных тарифа.
● Ежемесячное автоматическое считывание показаний счетчика по времени, сохранение 12 месяцев ежемесячных данных о замораживании электроэнергии.
● Функция регистрации потери напряжения, потери тока, обрыва фазы.
● Функция записи времени отключения и времени включения.
● Запись программирования.
● Запись обнуления спроса.
● Запись кривой нагрузки.
● Функция сигнализации о неисправности работы счетчика.
● С датой праздничного дня и номером счетчика дневного периода.
Интеллектуальная CGDS-12Z имеет следующие функции в дополнение к базовой модели.
● В соответствии с требованиями пользователя, чтобы удовлетворить пользователя, чтобы иметь функцию.
Одним словом, высоковольтный измеритель мощности сенсорного типа может удовлетворить требования традиционных приборов учета и упростить линию.
Основные технические индикаторы
● Исполнительный стандарт: Q/0300SJD 001-2011 "Высоковольтный счетчик электроэнергии сенсорного типа".
● Правила сертификации: JJG(LU)89-2010 "Правила сертификации высоковольтных счетчиков энергии".
● Ссылка на внедрение стандартов: GB311.1-1997 "Изоляция высоковольтного оборудования с".
● Уровень точности: 0.2 уровень, 0.2s уровень, 0.5 уровень, 0.5s уровень, 1 уровень, 1s уровень, 1.5 уровень, 1.5s уровень, 2 уровень; номинальный ток: базовый 20A, 30A, 50A, 75A, 100A и их десятикратный множитель.
● Широкий тип нагрузки 20(100)A, 100(500)A, 400(1000)A.
● Номинальная частота: 50 Гц.
● Уровень изоляции: 12кВ/42кВ/75кВ.
● Температура окружающей среды: (-25℃~55℃).
● Влажность при хранении и работе: <95%.
● Интерфейс связи: порт RS485.
● Устав связи: "DL/T645-1997", "DL/T645-2007" Многофункциональный измеритель мощности Устав связи.
Дисплей и показания счетчика
● Дисплей может быть проводным и беспроводным через порт RS485, и это отображение данных в реальном времени различных параметров электроэнергии.
● Он может быть оснащен компьютером для чтения ладони, который может быть использован для чтения счетчиков по беспроводной связи.
● Оборудование для беспроводной связи через GPRS для считывания показаний счетчиков.
● Он может быть оснащен различными режимами отображения, такими как оптоволокно, несущая волна и т.д., в соответствии с конкретными требованиями пользователей.
Транспортировка и хранение
● В упакованном состоянии основные условия окружающей среды для транспортировки и хранения продукции должны быть выполнены в соответствии с положениями статьи 5.2 стандарта GB/T15464.
● В неупакованном виде продукт должен храниться в сухом помещении, в воздухе не должно быть вредных газов и других вредных сред, вызывающих коррозию.
Обеспечение качества
● Счетчик энергии в течение 12 месяцев со дня отгрузки, соблюдение потребителем требований, изложенных в "Инструкции по эксплуатации", и сохранность внешнего вида изделия при соблюдении условий целостности.
● Если счетчик энергии не соответствует требованиям, изложенным в технических условиях, осуществляется реализация трех упаковок.
Система сбора информации о потребителях низковольтной электроэнергии
● Функция AMR: считывание показаний счетчика в реальном времени, автоматическое считывание показаний счетчика по времени, синхронизированное считывание показаний счетчика, 100% успешное считывание показаний одного счетчика.
● Управление отрицательным контролем: ручное дистанционное управление, автоматическое дистанционное управление, управление нагрузкой по динамическому индикатору.
● Управление потреблением электроэнергии: измерение потерь в линии в реальном времени, анализ потребления электроэнергии в реальном времени, лестничный тариф, ценообразование по времени суток, динамическое изменение цены.
● Управление электроэнергией: предоплата, постоплата, статистика электроэнергии в реальном времени, запрос в реальном времени.
● Интерактивные функции: SMS-платформа, SMS-напоминание, SMS-запрос информации об электроэнергии; интерактивная платформа в Интернете.
● Обнаружение качества сети: обнаружение напряжения в реальном времени, обнаружение баланса трех фаз в реальном времени, обнаружение гармоник.
● Управление сигнализацией: сигнализация о ненормальном потреблении электроэнергии, сигнализация о ненормальной сети связи.
Система мониторинга информации о потреблении электроэнергии высоковольтными потребителями
● Функция AMR: считывание показаний счетчика в реальном времени, автоматическое считывание показаний счетчика по времени, синхронизированное считывание показаний счетчика.
● Определение качества сети: обнаружение высоковольтного напряжения в реальном времени, обнаружение трехфазного баланса в реальном времени, обнаружение высоковольтных гармоник.
● Управление энергопотреблением: измерение потерь в линии в реальном времени, анализ энергопотребления в реальном времени, лестничный тариф, ценообразование по времени суток, динамическое изменение цены.
● Интерактивные функции: SMS-платформа, SMS-напоминание, SMS-запрос информации об электроэнергии; интерактивная платформа в Интернете.
● Управление сигнализацией: сигнализация о ненормальном энергопотреблении, сигнализация о ненормальной сети связи.
