Герметичный силовой трансформатор типа S20 с треугольной трехмерной намоткой сердечника
Данный продукт представляет собой масляный силовой трансформатор наружного применения, структура катушки - некруглая концентрическая катушка, сопротивление короткого замыкания 4.0, 4.5, 5.0, предельное значение повышения температуры 60K, относится ко второму уровню моделей энергопотребления масляных трансформаторов.
Описание
Данный продукт представляет собой масляный силовой трансформатор наружного применения, структура катушки некруглой концентрической катушки, сопротивление короткого замыкания 4.0, 4.5, 5.0, предельное значение повышения температуры 60K, относится ко второму уровню моделей энергопотребления масляных трансформаторов. s означает трехфазный, 20 означает код последовательности уровня энергопотребления, S20 трансформатор относится к уровню производительности 20 масляный трансформатор, в соответствии с "GB 20052-2020" силовой трансформатор энергоэффективности предельное значение и уровень энергоэффективности в национальных силовых трансформаторов вторичной энергоэффективности стандартных требований, обычно называют вторичной энергоэффективности трансформатора. Силовой трансформатор энергоэффективности предельное значение и уровень энергоэффективности" в национальной силовой трансформатор вторичной энергоэффективности стандартные требования, обычно также известный как вторичный трансформатор энергоэффективности.
S20 трансформатор является нашей компанией в S13 трансформатор на основе новых материалов, новых технологий и независимых инноваций в сочетании, через трансформатор сердечника и катушки дизайн оптимизации структуры, чтобы уменьшить трансформатор потери холостого хода, потери нагрузки и шума цели. s20 трансформатор номинальное напряжение 10кВ, мощность, включая 80кВА, 160кВА, 250кВА, 400кВА. 630кВА, 800кВА, 400кВА, 630кВА, 800кВА, 1000кВА, 1250кВА, 1600кВА, 2000кВА, 2500кВА и т.д. Разница между трансформатором S20 и трансформатором S13 в основном отражается в потерях, трансформатор S20 по сравнению с трансформатором S13 потери холостого хода и потери нагрузки снижены на 10%, то есть трансформаторы серии S20-M в большей степени соответствуют национальной концепции энергосбережения и сокращения выбросов. Другими словами, трансформатор серии S20-M в большей степени соответствует национальной концепции энергосбережения и сокращения выбросов, а также является будущим фокусом на продвижении модели масляного трансформатора.

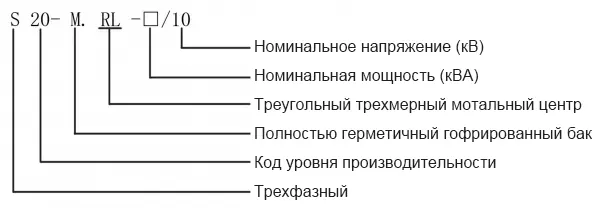

Значение модели

Технические преимущества
Экономия энергии ● Трехфазная балансировка ● Низкие потери холостого хода ● Низкий ток холостого хода ● Экономия материалов | Зеленый ● Низкий уровень шума при работе ● Малый уровень электромагнитных искажений | Безопасно и надежно ● Высокая устойчивость к коротким замыканиям ● Низкое повышение температуры в горячих точках ● Хорошее рассеивание тепла |
Характеристики товара
Экономия материалов
● 4 спицы уменьшены до 3 спиц, экономия в сечении спиц составляет 25 %.
● Масса углов уменьшена вдвое, что позволяет сэкономить материал примерно на 5 %.
● Отсутствие отходов V-образных и остроугольных секций.
● Коэффициент заполнения 0,89-0,93 увеличен до 0,97-0,99.
● Средняя длина рулона уменьшена на 2-3 %, экономия меди 2.

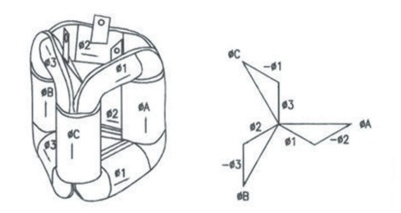

Баланс трехфазной магнитной цепи
● Длины абсолютно равны, а сумма длин - наименьшая.
● Трехфазные токи холостого хода идеально сбалансированы.
Улучшенные характеристики холостого хода

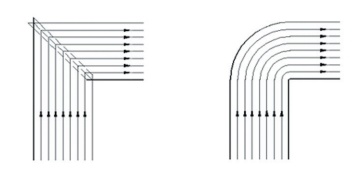

● Нет швов между слоями трехмерного гибкого железного сердечника, нет воздушного зазора.
● Равномерное распределение магнитной цепи, нет зоны высокого сопротивления, нет явления искажения плотности потока на стыках.
● Направление магнитного потока точно совпадает с направлением прокатки листа кремниевой стали.
Высокая устойчивость к коротким замыканиям

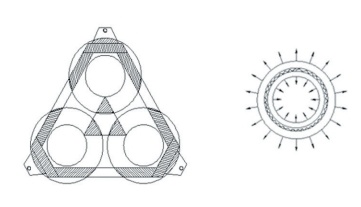

● Зажим представляет собой цельную рамную конструкцию с высокой прочностью и равномерным давлением.
● Сжимающие подушки распределены вокруг катушки, и трехфазная катушка подвергается равномерному усилию.
● Площадь сжатия катушки увеличивается примерно на 15 %.
● Круглая катушка с равномерным усилием в амплитудном направлении.
Производственный процесс
Кубические сердечники катушек

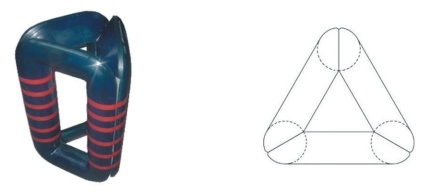

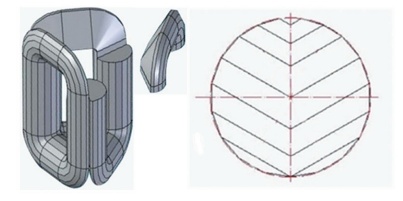

Для изготовления трехмерного железного сердечника используется высокопроизводительный ориентированный лист кремнистой стали, в результате криволинейного сдвига и асимметричной намотки поперечное сечение каркаса сердечника становится полукруглым с углом наклона 30 градусов, и три одинаковых каркаса сердечника собираются в трехмерный железный сердечник, поперечное сечение колонны сердечника которого является приблизительно круглым, а направление обзора сверху представляет собой трехмерное расположение положительного треугольника.

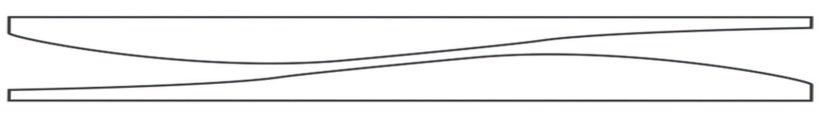

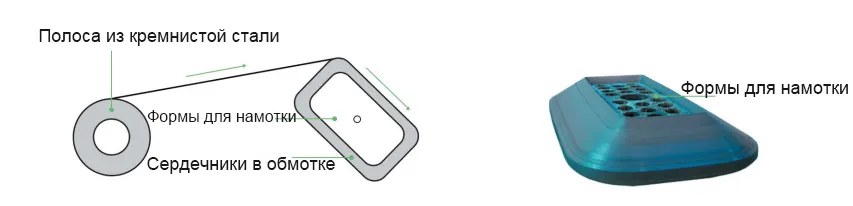

Резка и намотка

Отжиг и сборка

Условия использования
Максимальная температура окружающей среды не превышает +40℃, минимальная температура не ниже -25℃, максимальная среднемесячная температура +30℃, максимальная среднегодовая температура +20℃.
Высота над уровнем моря не превышает 1000 м.
Отсутствие паров газа, химических отложений, пыли и грязи и других взрывоопасных и эрозионных сред, которые могут серьезно повлиять на работу трансформатора.

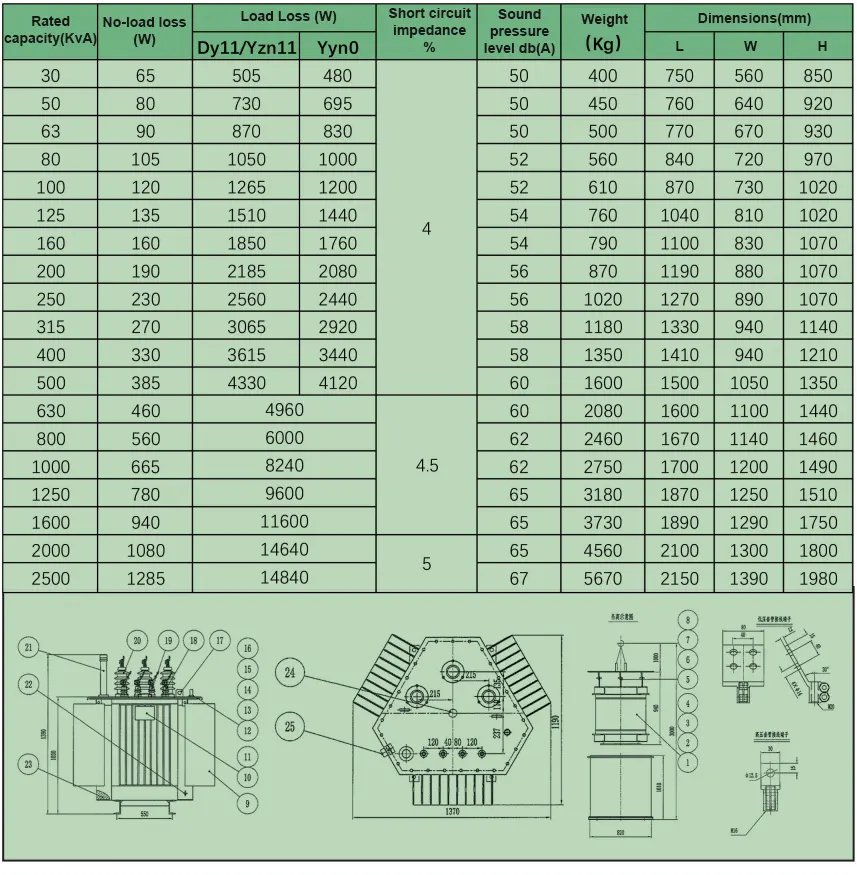

Технические параметры и установочные размеры
